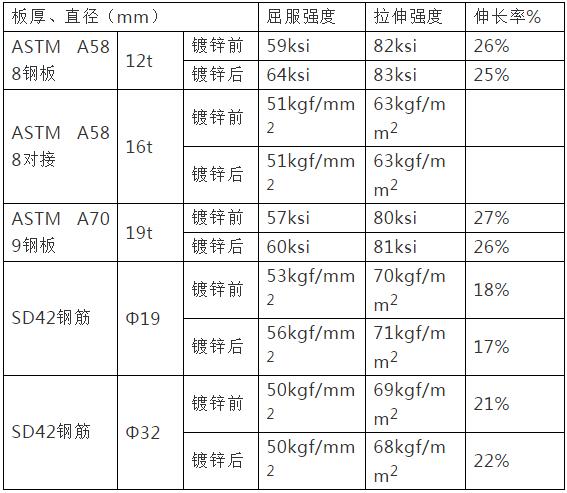

鍍鋅溫度對(duì)熱鍍鋅鋼管強(qiáng)度的影響，鋼材熱浸鍍鋅一般溫度在450℃左右，此溫度及熱浸鋅時(shí)間不會(huì)造成鋼材的金相變化，故熱浸鍍鋅對(duì)鋼材的機(jī)械性能沒(méi)有具體影響，鋼材熱浸鍍鋅前后的機(jī)械性能比較，如下表：

　　鍍鋅鋼管 表面有熱浸鍍或電鍍鋅層的焊接鋼管。鍍鋅可增加鋼管的抗腐蝕能力，延長(zhǎng)使用壽命。

　　公稱壁厚(mm)：2.0、2.5、2.8、3.2、3.5、3.8、4.0、4.5。

　　系數(shù)參數(shù)(c)：1.064、1.051、1.045、1.040、1.036、1.034、1.032、1.028。

　　試驗(yàn)壓力值/Mpa：D10.2-168.3mm為3Mpa;D177.8-323.9mm為5Mpa。

　　GB/T3091-2015-低壓流體輸送用焊接鋼管

　　GB/T13793-2008-直縫電焊鋼管

　　GB/T21835-2008-焊接鋼管尺寸及單位長(zhǎng)度重量

　　鍍鋅溫度對(duì)熱鍍鋅鋼管強(qiáng)度的影響，熱鍍鋅與冷鍍鋅的鍍鋅層不一樣，兩者強(qiáng)度也不同，需要大家注意，冷鍍鋅是指電鍍鋅，鍍層較薄，耐蝕性略差，易變色。環(huán)境污染大的。熱鍍鋅管是使熔融金屬與鐵基體反應(yīng)而產(chǎn)生合金層，從而使基體和鍍層二者相結(jié)合。熱鍍鋅鋼管鍍鋅層厚，可用于較高強(qiáng)度的作業(yè)。
